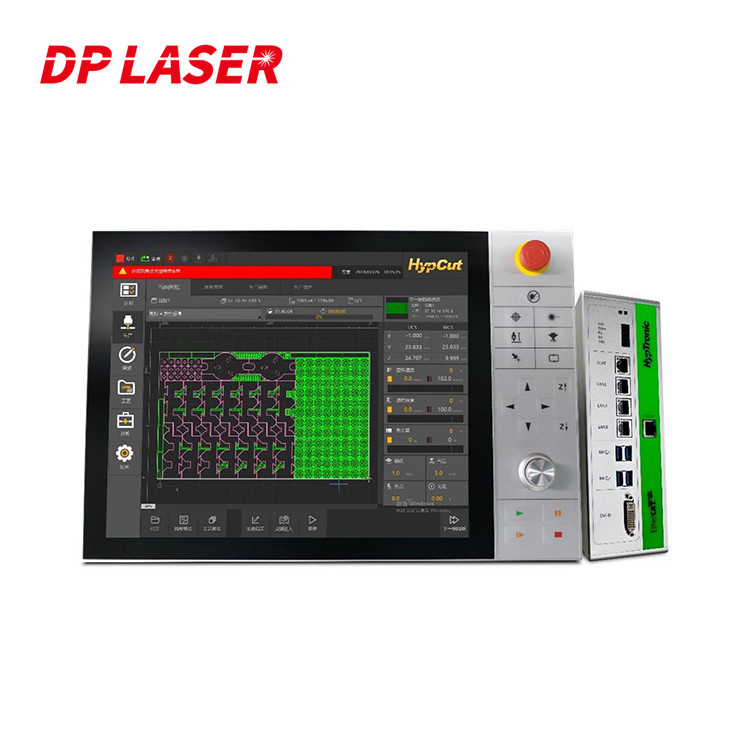

System sterowania laserem High Power Hypcut Bus FSCUT 8000B

FSCUT 8000B High Power Hypcut Bus System Maszyna do cięcia laserem światłowodowym System sterowania laserem światłowodowym

Podstawowe wprowadzenie

System FSCUT8000 to wysokiej klasy inteligentny system magistrali do cięcia laserem światłowodowym o ultrawysokiej mocy, wynoszący 8 kW i więcej.Charakteryzuje się stabilnością i niezawodnością, wygodnym wdrażaniem, łatwym debugowaniem, bezpieczną produkcją, bogatymi funkcjami i doskonałą wydajnością;wspiera i dostarcza rozwiązania modułowe, spersonalizowane, zautomatyzowane i oparte na informacjach.Obecnie na rynku istnieje stosunkowo dojrzały i wysokiej klasy system do cięcia laserowego dedykowany do szyn.

Funkcja

1. Funkcja
Proces: Perforacja nieindukcyjna dla średnich i cienkich płyt, perforacja odgromowa dla grubych płyt, perforacja wielopoziomowa, usuwanie perforacji i żużla, następna redukcja drgań, zamknięta pętla ciśnienia powietrza i technologia precyzyjna warstwa po warstwie itp. ., znacznie poprawiają wydajność i stabilność cięcia o dużej mocy oraz poprawiają podstawową konkurencyjność siły sprzętu.

Wizualny materiał resztkowy: W połączeniu z układem zdjęć z telefonu komórkowego, wizualne pozycjonowanie obrabiarki zapewnia wyjątkowo wydajny recykling i ponowne wykorzystanie resztek materiału.

Znajdowanie krawędzi kondensatora: szybkie i precyzyjne wyszukiwanie krawędzi kondensatora 500 mm / s, a także zapewnia ręczne, dwupunktowe, trzypunktowe, czteropunktowe i inne metody wyszukiwania krawędzi, aby spełnić wymagania specjalnego kształtu wykrywanie krawędzi materiałów i dokładniejsze wyszukiwanie krawędzi.

Obsługa formatu rysunku: obsługa bezpośredniego przetwarzania wyjściowego oryginalnego ekologicznego kodu DXF, G i innych rysunków;obsługuje szybkie operacje odczytu i zapisu oraz przetwarzanie plików specjalnych LXDS i NRP generowanych przez CypNest.

Interfejs użytkownika: prowadzony, wizualna interakcja, łatwy do nauczenia.

Automatyzacja: Obsługuje rozwiązania z zakresu automatyzacji, takie jak cięcie zwojów online, cięcie zwojów dwugłowicowych, zintegrowane cięcie arkuszy sitowych i ultrawielkoformatowe przetwarzanie subregionalne w celu zaspokojenia większego rozwoju rynku.

Wygodna konserwacja: dostarczaj dane dotyczące działania produktu, takie jak test ostrości i kalibracja, wykrywanie zanieczyszczenia ścieżki optycznej papieru fotograficznego i serwomechanizm monitorowania oscyloskopu.

Informatyzacja: Połącz się z Baichu Health Cloud, mes i innymi systemami, zbieraj status użytkowania komponentów sprzętu oraz inteligentnie analizuj i przypominaj o konserwacji sprzętu, aby przedłużyć żywotność sprzętu.

Rysowanie: Możesz bezpośrednio rysować lub edytować ścieżkę graficzną w systemie przetwarzania HypCut bez współpracy oprogramowania firm trzecich, co poprawia wydajność debugowania i regulacji.

Wygodne funkcje: zapewniają standardowe funkcje modułowe, takie jak cięcie jednym klawiszem, czyszczenie dysz, automatyczna kalibracja, automatyczne smarowanie, wymiana stołów roboczych i subregionalne odsysanie pyłu, dodając więcej punktów sprzedaży do sprzętu.

2. Związane z kontrolą
BC-LINK: Opracowana przez siebie technologia komunikacji BC-LINK zapewniająca ochronę przed zakłóceniami i bardzo dalekobieżną transmisję sygnałów wyświetlacza, sygnałów IO i sygnałów USB.

Samooptymalizacja serwo PID: jedno kliknięcie, aby zakończyć debugowanie parametrów serwa, teoretyczny postęp kontroli mieści się w granicach ± ​​0,01 mm.
Inteligentny sprzęt: obsługuje zawór proporcjonalny magistrali, laser i inteligentną głowicę tnącą, realizuje efekt pełnej zamkniętej pętli 1 + 1> 2, poprawia wydajność i stabilność.

Bezpieczeństwo: ochrona przed odchyleniem momentu obrotowego przed kolizją, kalibracja w czasie rzeczywistym równowagi podwójnego napędu, unikanie przeszkód w ruchu powietrznym, inteligentne przeskakiwanie żaby i inne funkcje.

Dokładność: Dokładność teoretyczna trajektorii wynosi ± 0,005 mm, dokładność pozycjonowania 0,01 mm, a dokładność powtarzania pozycjonowania 0,01 mm.

Prędkość: maksymalne wsparcie przyspieszenia 5G, maksymalna prędkość pojedynczej osi 300 m/min.

Komunikacja: Przyjęto rozwiązanie systemu czasu rzeczywistego RTOS, a cykl komunikacji został skrócony do 1ms.

Algorytm: Zapewnij asymetryczny algorytm przyspieszania i zwalniania, aby urządzenie działało szybko i łagodnie oraz poprawiało żywotność urządzenia.

Regulacja wysokości: Wysokowydajny kontroler wysokości BCS100 został zaktualizowany do systemu śledzenia magistrali w czasie rzeczywistym, co dodatkowo poprawia stabilność i wydajność śledzenia.

Obowiązujące branże

Nadaje się do maszyn do cięcia laserem światłowodowym o bardzo dużej mocy powyżej 8000 W.Szeroko stosowany w fabrykach blach, zautomatyzowanych liniach produkcyjnych i dużych stacjach obróbczych.

FSCUT 8000B
