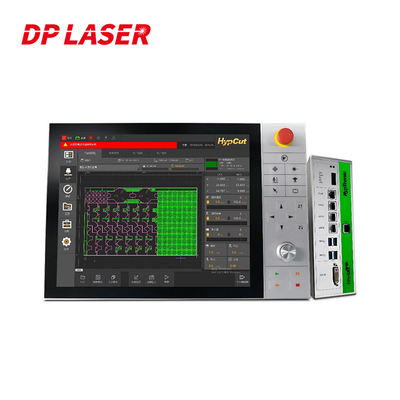

Hypcut Bus-Type Dedykowany system sterowania laserem FSCUT 8000A High Power

FSCUT 8000A High Power Hypcut Bus-Type dedykowany system sterowania maszyną do cięcia laserem światłowodowym

Podstawowe wprowadzenie

System FSCUT8000 to wysokiej klasy inteligentny system magistrali do cięcia laserem światłowodowym o ultrawysokiej mocy, wynoszący 8 kW i więcej.Charakteryzuje się stabilnością i niezawodnością, wygodnym wdrażaniem, łatwym debugowaniem, bezpieczną produkcją, bogatymi funkcjami i doskonałą wydajnością;wspiera i dostarcza rozwiązania modułowe, spersonalizowane, zautomatyzowane i oparte na informacjach.Obecnie na rynku istnieje stosunkowo dojrzały i wysokiej klasy system do cięcia laserowego dedykowany do szyn.

Funkcja

1. Funkcja
Proces: Perforacja nieindukcyjna dla średnich i cienkich płyt, perforacja odgromowa dla grubych płyt, perforacja wielopoziomowa, usuwanie perforacji i żużla, następna redukcja drgań, zamknięta pętla ciśnienia powietrza i technologia precyzyjna warstwa po warstwie itp. ., znacznie poprawiają wydajność i stabilność cięcia o dużej mocy oraz poprawiają podstawową konkurencyjność siły sprzętu.

Wizualny materiał resztkowy: W połączeniu z układem zdjęć z telefonu komórkowego, wizualne pozycjonowanie obrabiarki zapewnia wyjątkowo wydajny recykling i ponowne wykorzystanie resztek materiału.

Znajdowanie krawędzi kondensatora: szybkie i precyzyjne wyszukiwanie krawędzi kondensatora 500 mm / s, a także zapewnia ręczne, dwupunktowe, trzypunktowe, czteropunktowe i inne metody wyszukiwania krawędzi, aby spełnić wymagania specjalnego kształtu wykrywanie krawędzi materiałów i dokładniejsze wyszukiwanie krawędzi.

Obsługa formatu rysunku: obsługa bezpośredniego przetwarzania wyjściowego oryginalnego ekologicznego kodu DXF, G i innych rysunków;obsługuje szybkie operacje odczytu i zapisu oraz przetwarzanie plików specjalnych LXDS i NRP generowanych przez CypNest.

Interfejs użytkownika: prowadzony, wizualna interakcja, łatwy do nauczenia.

Automatyzacja: Obsługuje rozwiązania z zakresu automatyzacji, takie jak cięcie zwojów online, cięcie zwojów dwugłowicowych, zintegrowane cięcie arkuszy sitowych i ultrawielkoformatowe przetwarzanie subregionalne w celu zaspokojenia większego rozwoju rynku.

Wygodna konserwacja: dostarczaj dane dotyczące działania produktu, takie jak test ostrości i kalibracja, wykrywanie zanieczyszczenia ścieżki optycznej papieru fotograficznego i serwomechanizm monitorowania oscyloskopu.

Informatyzacja: Połącz się z Baichu Health Cloud, mes i innymi systemami, zbieraj status użytkowania komponentów sprzętu oraz inteligentnie analizuj i przypominaj o konserwacji sprzętu, aby przedłużyć żywotność sprzętu.

Rysowanie: Możesz bezpośrednio rysować lub edytować ścieżkę graficzną w systemie przetwarzania HypCut bez współpracy oprogramowania firm trzecich, co poprawia wydajność debugowania i regulacji.

Wygodne funkcje: zapewniają standardowe funkcje modułowe, takie jak cięcie jednym klawiszem, czyszczenie dysz, automatyczna kalibracja, automatyczne smarowanie, wymiana stołów roboczych i subregionalne odsysanie pyłu, dodając więcej punktów sprzedaży do sprzętu.

2. Związane z kontrolą
BC-LINK: Opracowana przez siebie technologia komunikacji BC-LINK zapewniająca ochronę przed zakłóceniami i bardzo dalekobieżną transmisję sygnałów wyświetlacza, sygnałów IO i sygnałów USB.

Samooptymalizacja serwo PID: jedno kliknięcie, aby zakończyć debugowanie parametrów serwa, teoretyczny postęp kontroli mieści się w granicach ± ​​0,01 mm.
Inteligentny sprzęt: obsługuje zawór proporcjonalny magistrali, laser i inteligentną głowicę tnącą, realizuje efekt pełnej zamkniętej pętli 1 + 1> 2, poprawia wydajność i stabilność.

Bezpieczeństwo: ochrona przed odchyleniem momentu obrotowego przed kolizją, kalibracja w czasie rzeczywistym równowagi podwójnego napędu, unikanie przeszkód w ruchu powietrznym, inteligentne przeskakiwanie żaby i inne funkcje.

Dokładność: Dokładność teoretyczna trajektorii wynosi ± 0,005 mm, dokładność pozycjonowania 0,01 mm, a dokładność powtarzania pozycjonowania 0,01 mm.

Prędkość: maksymalne wsparcie przyspieszenia 5G, maksymalna prędkość pojedynczej osi 300 m/min.

Komunikacja: Przyjęto rozwiązanie systemu czasu rzeczywistego RTOS, a cykl komunikacji został skrócony do 1ms.

Algorytm: Zapewnij asymetryczny algorytm przyspieszania i zwalniania, aby urządzenie działało szybko i łagodnie oraz poprawiało żywotność urządzenia.

Regulacja wysokości: Wysokowydajny kontroler wysokości BCS100 został zaktualizowany do systemu śledzenia magistrali w czasie rzeczywistym, co dodatkowo poprawia stabilność i wydajność śledzenia.

Obowiązujące branże

Nadaje się do maszyn do cięcia laserem światłowodowym o bardzo dużej mocy powyżej 8000 W.Szeroko stosowany w fabrykach blach, zautomatyzowanych liniach produkcyjnych i dużych stacjach obróbczych.

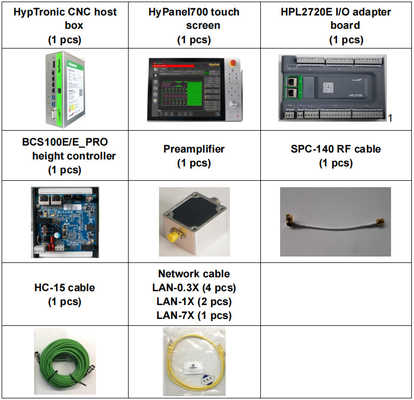

FSCUT 8000A
